Brandschutz & Brandabschottung

Ein Brandschott verschließt die Öffnung, durch die Leitungen oder Rohre eine raumabschließende Wand oder Decke durchstoßen, so dass die Feuerwiderstandsklasse des Bauteils erhalten bleibt. Vorgeschrieben ist es überall dort, wo das Bauteil eine Feuerwiderstandsklasse haben muss – also in Brandwänden, Trennwänden zwischen Nutzungseinheiten, Decken zwischen Geschossen und an Treppenräumen. Rechtsgrundlage sind §40 MBO, der jeweilige Paragraf in der LBO Baden-Württemberg und die MLAR.

Aktiver Brandschutz greift im Brandfall ein: Fehlerlichtbogen-Schutzeinrichtungen (AFDD), Leitungsschutzschalter, FI/RCD, Brandmelder, Sprinkleranlagen. Baulicher (passiver) Brandschutz verhindert die Ausbreitung: Brandwände, Brandtüren, Abschottungen, Funktionserhalt sicherheitstechnischer Leitungen. Beide Schichten brauchen sich gegenseitig. Wer nur aktiv plant, hat im Schadensfall trotzdem offene Brandwände – wer nur baulich denkt, sieht den Brand erst, wenn er das Bauteil längst beansprucht.

Mindestens die Klasse der Wand oder Decke, durch die es geht. Eine F90- bzw. EI-90-Wand braucht ein Schott, das 90 Minuten standhält. Welche Klasse das jeweilige Schott-System erreicht, steht im Verwendbarkeitsnachweis. Wir prüfen vor dem Einbau die Klassifikation des Bauteils und wählen das passende System aus.

Die Muster-Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (MLAR) ist die zentrale technische Regel für Leitungsverlegung im Brandschutz. Die geltende Fassung ist vom 10. Februar 2015, zuletzt geändert durch Beschluss der Fachkommission Bauaufsicht vom 3. September 2020 (DIBt). Die MLAR regelt Leitungsanlagen in Treppenräumen und Fluren, Durchführungen durch klassifizierte Wände und Decken sowie den Funktionserhalt sicherheitstechnischer Leitungen im Brandfall. Eingeführt wird die MLAR über die Verwaltungsvorschrift Technische Baubestimmungen (VV TB) der jeweiligen Landesbauordnung.

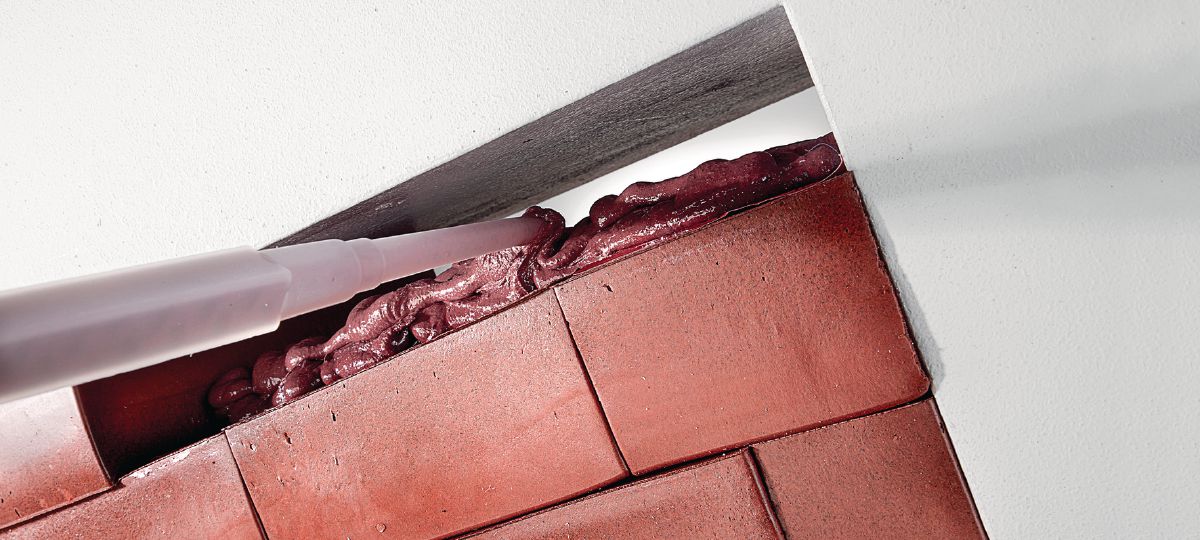

Die MLAR erlaubt für überschaubare Fälle vereinfachte Verschlüsse statt eines geprüften Systems. Beispiele in der Praxis: Restöffnungen unter 15 mm dürfen mit Mörtel, Mineralfaser (Schmelzpunkt ≥ 1000 °C) oder aufschäumenden Baustoffen verschlossen werden. Restöffnungen zwischen 15 und 50 mm: Mörtel oder Mineralfaser. Größer als 50 mm: nur Mörtel. Einzelne brennbare Rohre bis 32 mm Außendurchmesser sind ohne Schott zulässig; einzelne nicht brennbare Rohre bis 160 mm ebenfalls, sofern bestimmte Abstandsregeln eingehalten werden. Diese Erleichterungen ersetzen kein abP – sie sind eine eigene Regel der MLAR.

Im Schadensfall greift die Kette zurück bis zum ausführenden Betrieb und zum Planer. Bei nicht-qualifiziertem Schott fehlt der Verwendbarkeitsnachweis und damit die Grundlage für die Bauabnahme. Versicherer können Leistungen kürzen oder verweigern, weil die Gefahrenerhöhung als Pflichtverletzung gilt. Wer eine Brandwand mit einer Bohrung schwächt, ohne die Öffnung normgerecht zu schließen, schuldet die Sanierung – und im Brandfall mehr. Die meisten Brandopfer sterben übrigens nicht an den Flammen, sondern am Rauch, der sich über offene Schotts ausbreitet.

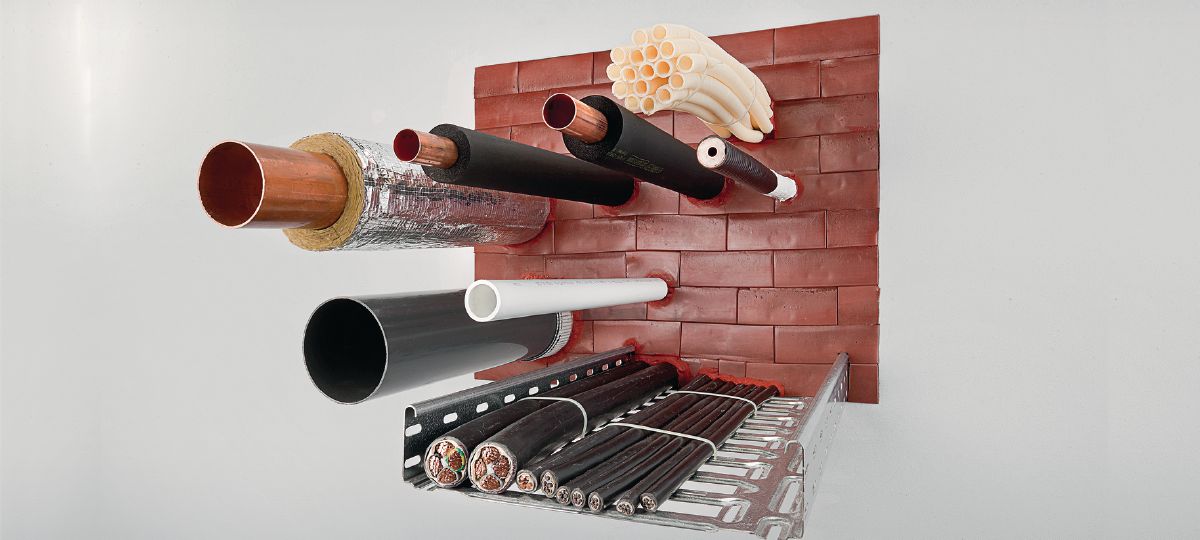

Ein Kombischott ist eine Abschottung, in der mehrere Medien (Kabel, Kabelbündel, Metallrohre, Kunststoffrohre) gemeinsam durch ein Bauteil geführt werden. Solche Systeme sind nur dann zulässig, wenn sie mit einem allgemein bauaufsichtlichen Prüfzeugnis (abP) oder einer Bauartgenehmigung (abG) belegt sind. Der Einbau ist an geschulte Monteure gebunden. Die Hilti-Professional-Schulung dauert rund 8 Stunden, vermittelt rechtliche Grundlagen und Einbau-Regeln und berechtigt das Unternehmen zum Einbau kombischottfähiger Hilti-Produkte. Hilti meldet die geschulten Unternehmen einmal jährlich dem DIBt – diese Liste steht für behördliche Überprüfungen bereit.

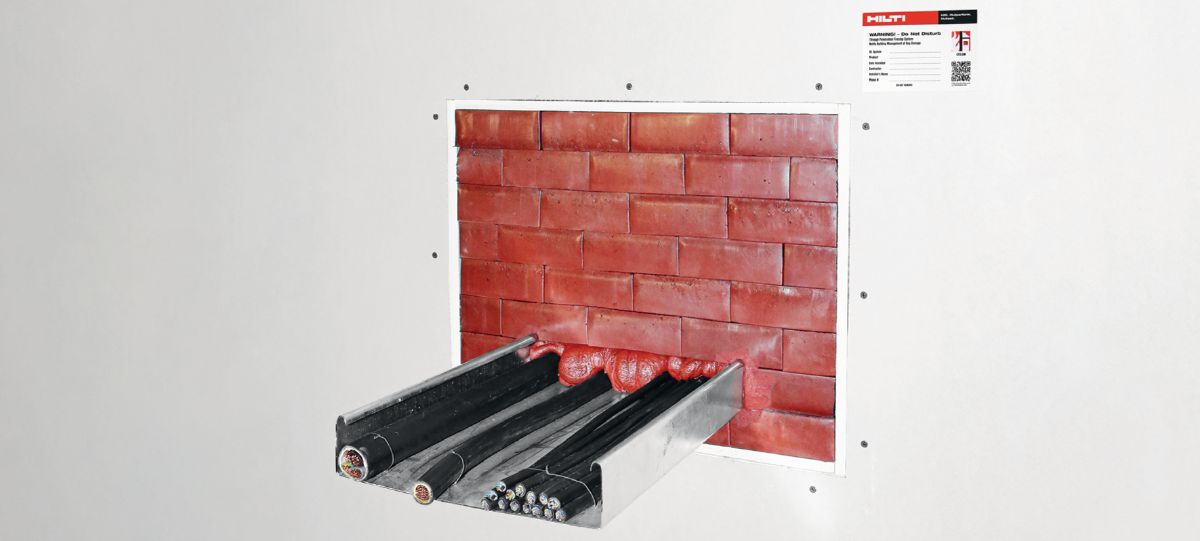

Bedingt ja. Ohne Verwendbarkeitsnachweis und ohne Schott-Pass ist ein altes Schott juristisch unklar – auch wenn es funktional aussieht. Sinnvoll ist eine Bestandsaufnahme: Foto-Dokumentation, Vergleich mit aktuellen Anforderungen, Bewertung der eingebauten Materialien. In den meisten Fällen ist die saubere Lösung ein Neueinbau nach aktuellem Stand mit vollständiger Dokumentation; in seltenen Fällen lässt sich ein bestehender Aufbau über Sachverständigen-Stellungnahme erhalten.

Vier sind relevant. Allgemein bauaufsichtliches Prüfzeugnis (abP) – seit 1997 die gängige Grundlage, für Bauprodukte mit geregeltem Anwendungsbereich nach DIN 4102. Allgemeine bauaufsichtliche Zulassung (abZ) bzw. Bauartgenehmigung (abG) – für Bauarten, die in der Bauregelliste nicht abgedeckt sind, häufig bei Kombischotts. European Technical Assessment (ETA) – europäisches Pendant nach DIN EN 1366-3, bei CE-gekennzeichneten Produkten. Welcher Nachweis greift, hängt vom konkreten System ab; die Produkt-Datenblätter und die Bauartgenehmigung des Herstellers benennen ihn explizit. In der Praxis sind beide Standards (deutsch und europäisch) inzwischen meist in einem Prüfdurchlauf kombiniert.

Nach §40 MBO in Verbindung mit der MLAR sind brennbare Rohrleitungen ab einem Außendurchmesser von 32 mm beim Durchgang durch ein klassifiziertes Bauteil abzuschotten. Für nicht brennbare Rohre mit brennbarer Dämmung gilt analog die Pflicht zur Bandage oder Manschette. Einzelheiten zu Erleichterungen (Abschnitt 4.3 MLAR) und Grenzwerten regelt die jeweilige Tabelle der MLAR-Fassung. Damit Bagatell-Rohre ohne Schott durchgeführt werden dürfen, muss die durchstoßene Wand zusätzlich eine Mindestdicke einhalten (häufig 80 mm bei F90-Wänden).
